NIC와 케이블

안녕하세요, 혼자 공부하는 네트워크를 공부하고 학습한 자료를 남깁니다.

• 서론

NIC는 네트워크 인터페이스 컨트롤러의 약자이기도 하지만, 카드로 알고 계시는 분 또는 LAN카드 또는 이더넷 카드라고 부르기도 합니다.

• NIC

전기가 되었든 빛이 되었든 호스트가 이해할 수 있는 정보로 변환하거나, 트위스티드 페어 케이블에 흐르는 정보통신이 되어 다양한 유무선 통신 신호로 변환할 수 있게 됩니다.

프레임은 NIC를 거쳐서 인터페이스 역학을 해준다.

네트워크의 통로 역할을 해준다.

• NIC의 MAC주소 인식

자연스럽게 NIC는 MAC주소를 인식할 수 있다.

NIC가 정보를 처리하는 성능도 네트워크의 성능에 큰 영향을 미치게 됩니다.

• NIC 성능 속도 측정 방법

1.0 Gbps 임을 확인할 수 있다.

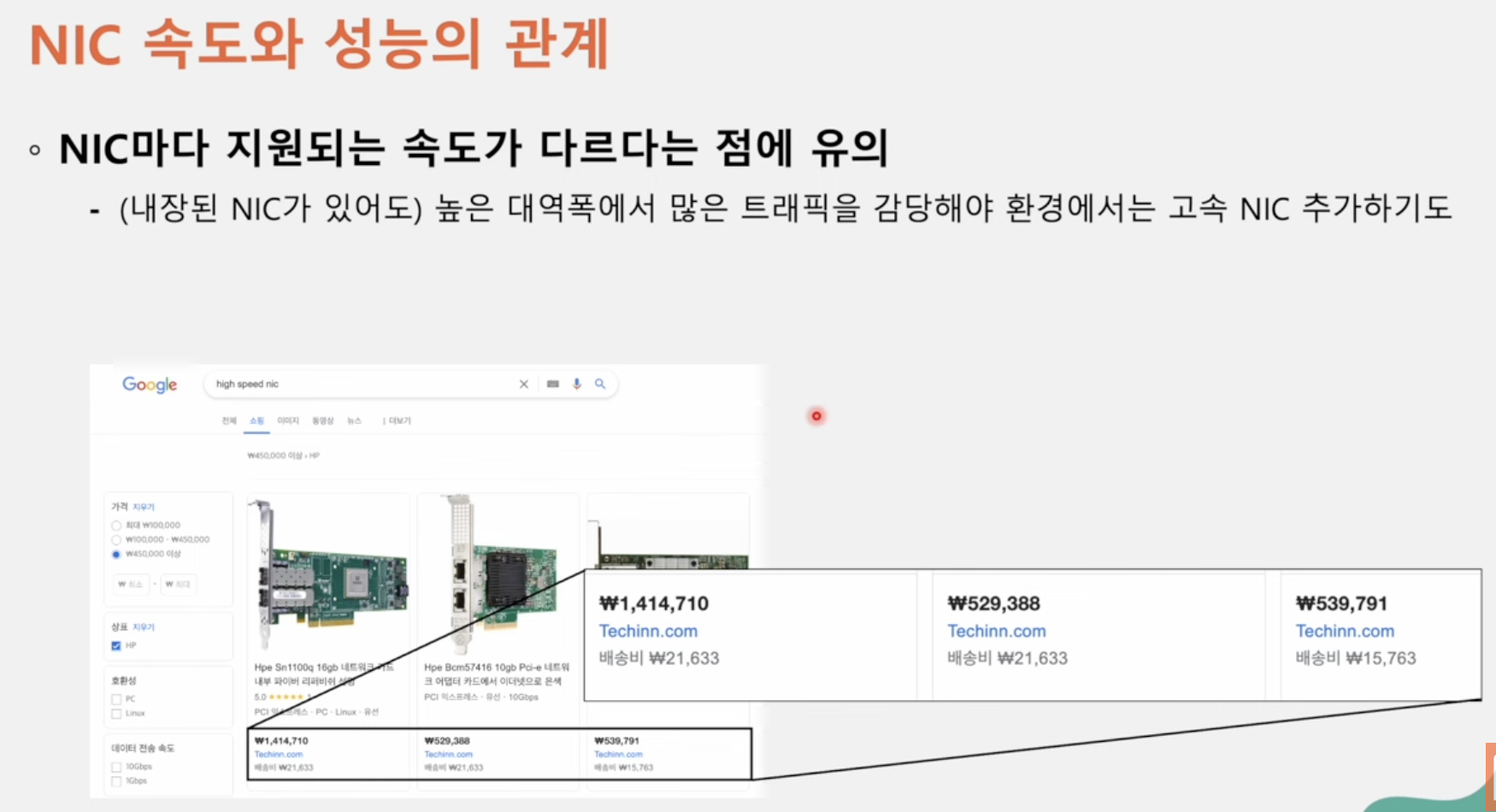

내장 NIC가 있어도ㅡ 높은 대역폭에서 많은 트래픽을 감당해야하는 환경에서는 고속 NIC를 추가하기도 한다.

구리 선 - 전기 신호를 주고 받는 통신 매체

생김새 = 커넥터 + 케이블 본체

화면 (2) : 케이블을 자른 내부를 관찰한 사진 (두개의 선이 이렇게 꼬아져 있다.)

그래서 트위스티드 페어 케이블이라고 부른다.

케이블을 감는 물질 (실드)

브레이드, 포일 - 노이즈를 방지한다.

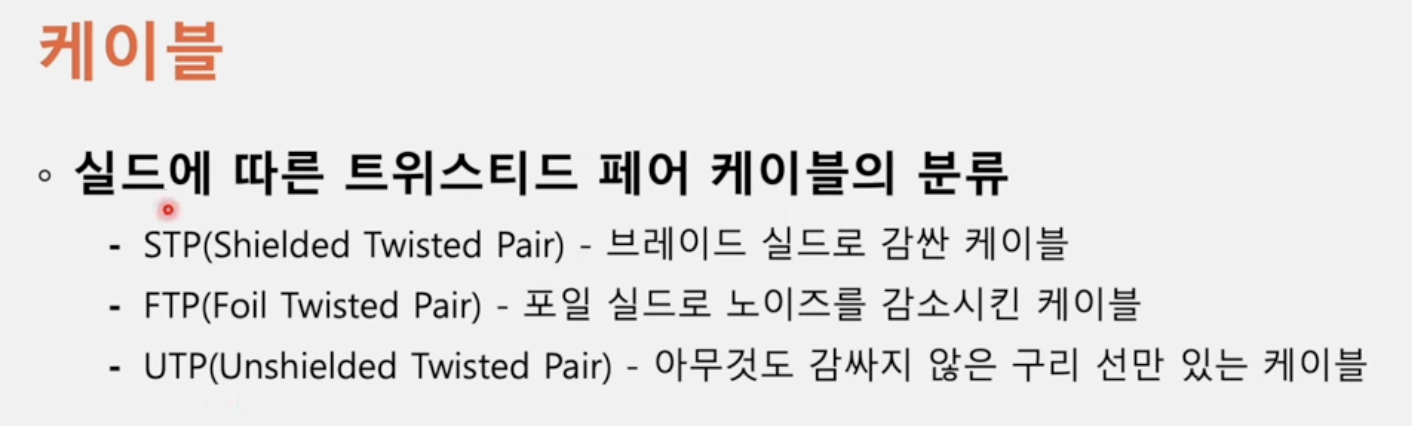

• 실드에 따른 분류

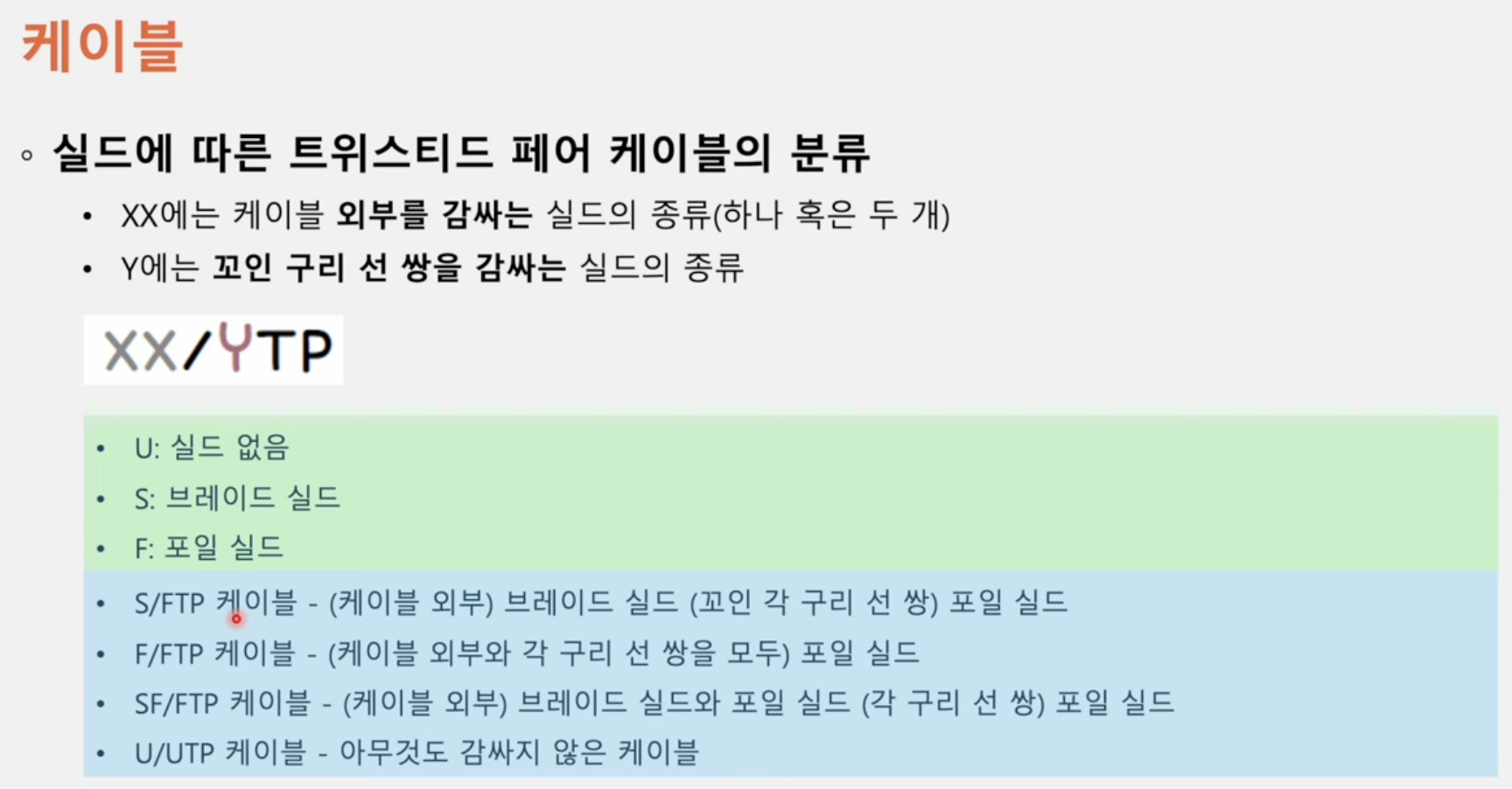

케이블 외부를 감싸는 실드의 종류 (예. xx)

슬래시 다음에 바로 명시되는 알파벳은 꼬아져있는 구리선 하나 하나를 감싸는 실드를 나타냅니다. (예. YTP)

실드가 잘 되어 있을수록 가격이 높다. (비용이 높다.)

케이블 본체에 어떤 종류의 케이블인지 그리고 어떤 실드가 사용된 케이블인지 알 수 있다.

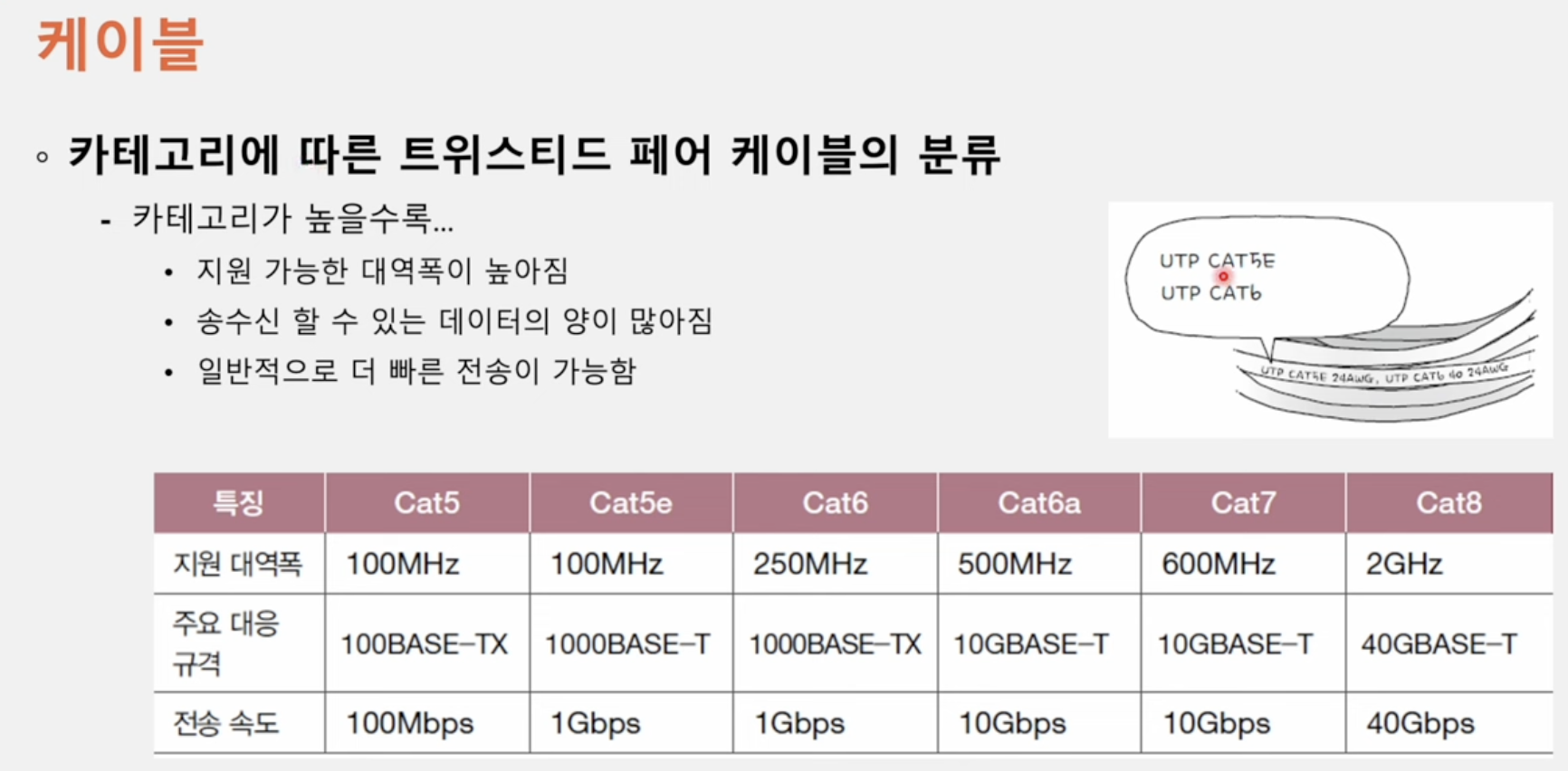

• 카테고리에 대한 분류

카테고리도 성능을 나타내기 위해서 자주 사용되는 지표이다.

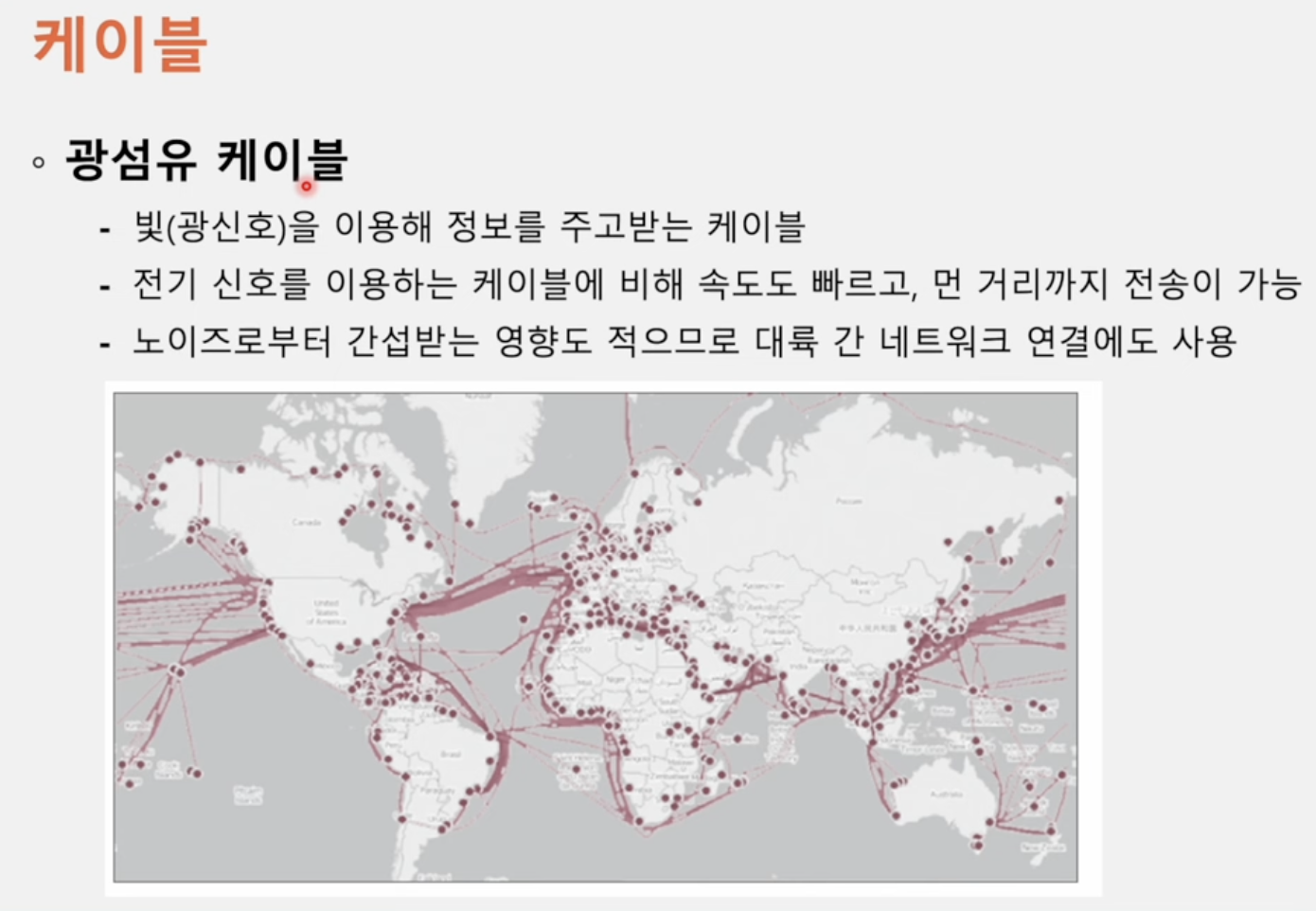

• 광섬유 케이블

빛 신호를 이용하는 만큼 훨씬 빠르고, 원거리 통신이 가능하다.

해저 케이블로서도 활용이 된다.

지구 반대편에 있는 친구와 이메일을 주고 받는다면 광케이블로 정보를 주고 받을 수 있다.

머리카락과 같이 여러 광섬유로 구분되어 있다.

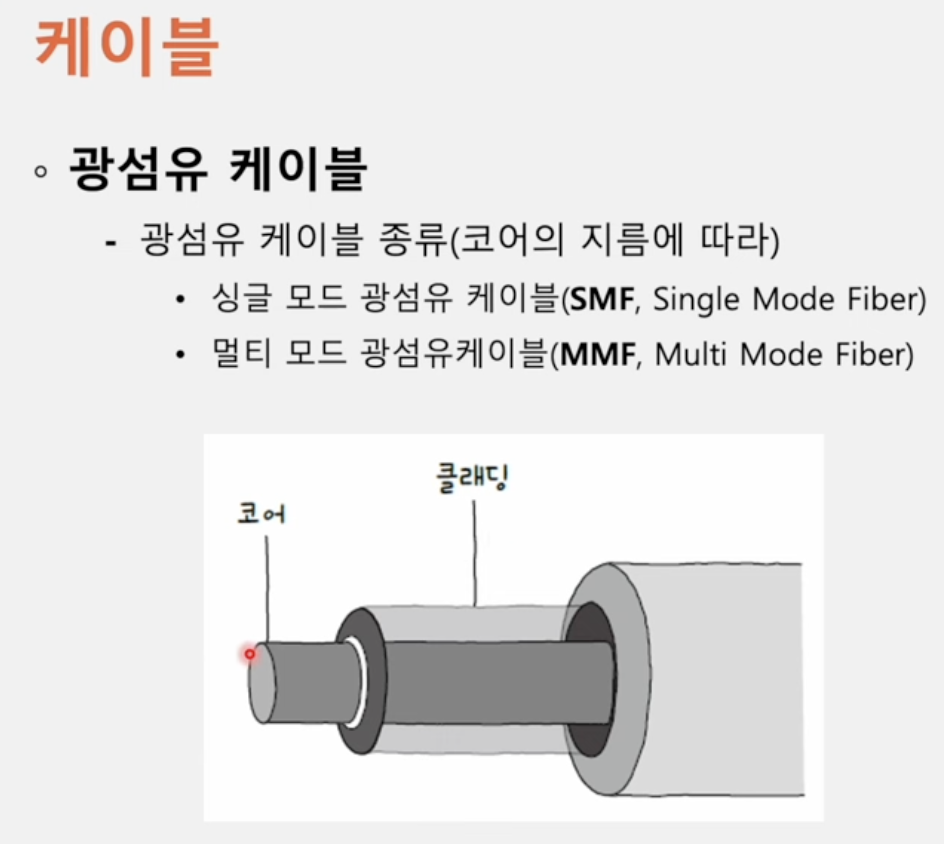

광섬유 중심에는 코어가 있다. 실질적으로 빛이 가둬지는 부분이다. 코어를 타고 빛이 이동한다. 코어 안에 실질적으로 빛이 흐른다.

코어의 지름의 크기에 따라서 광섬유의 종류가 나뉘게 된다.

클래딩은 빛이 코어 안에만 갇히도록 한다.

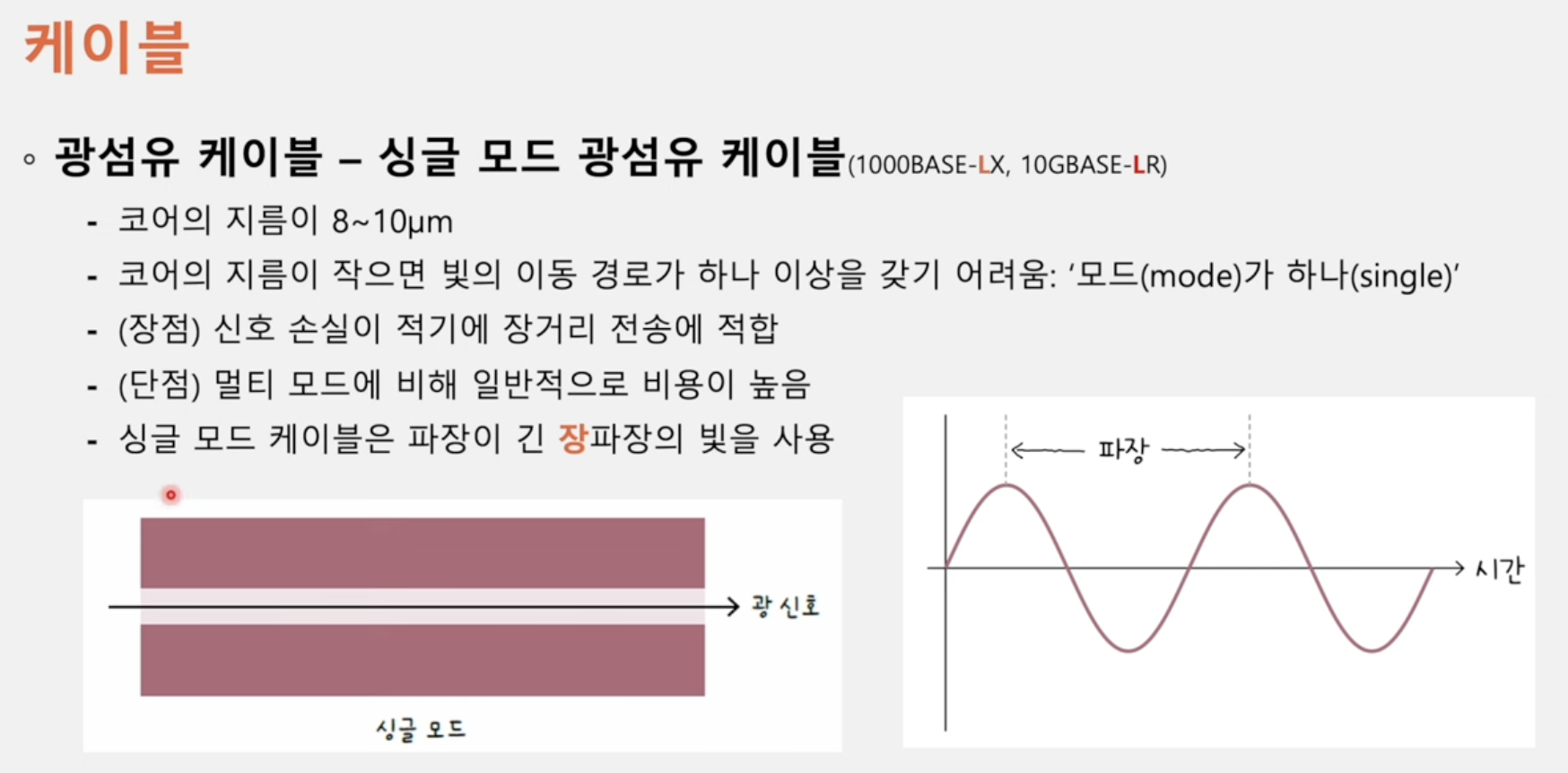

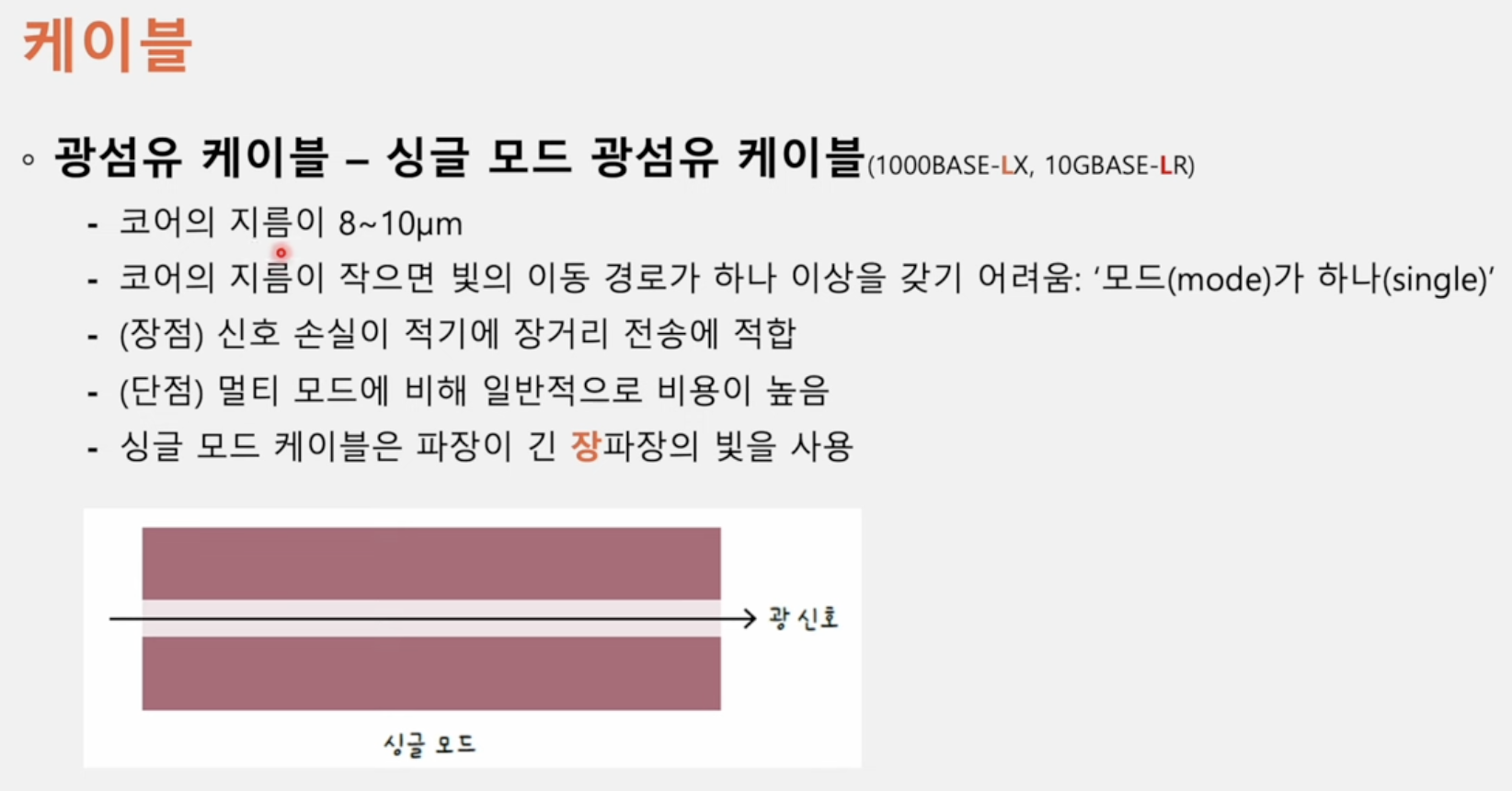

• 코어 지름에 다른 분류

빛의 이동 경로는 하나 이상 갖기 어려움: 모드가 하나라고 표현을 한다.

장거리 전송에 적합하다.

신호 손실이 적다.

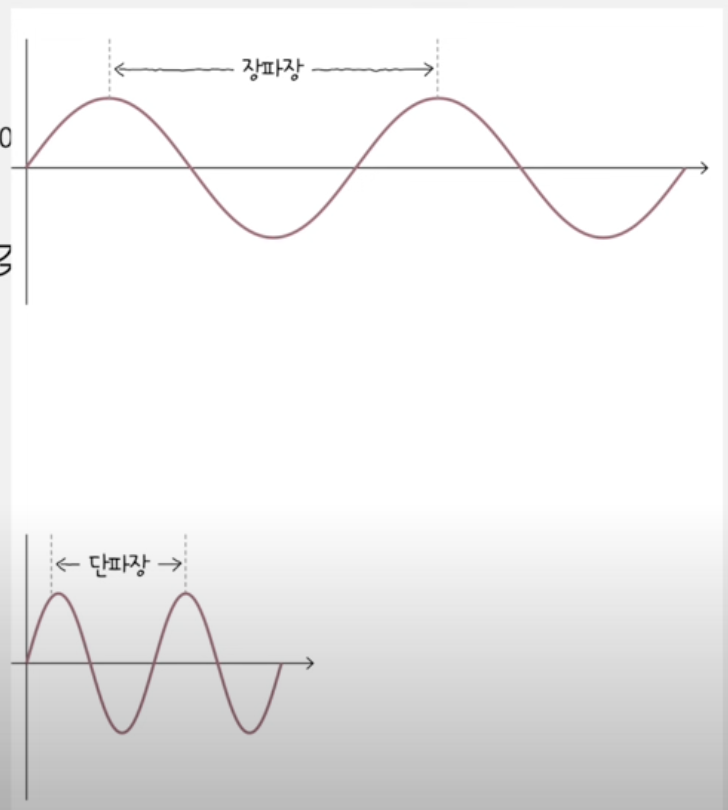

위와 같은 장파장을 통해서 신호를 전달한다.

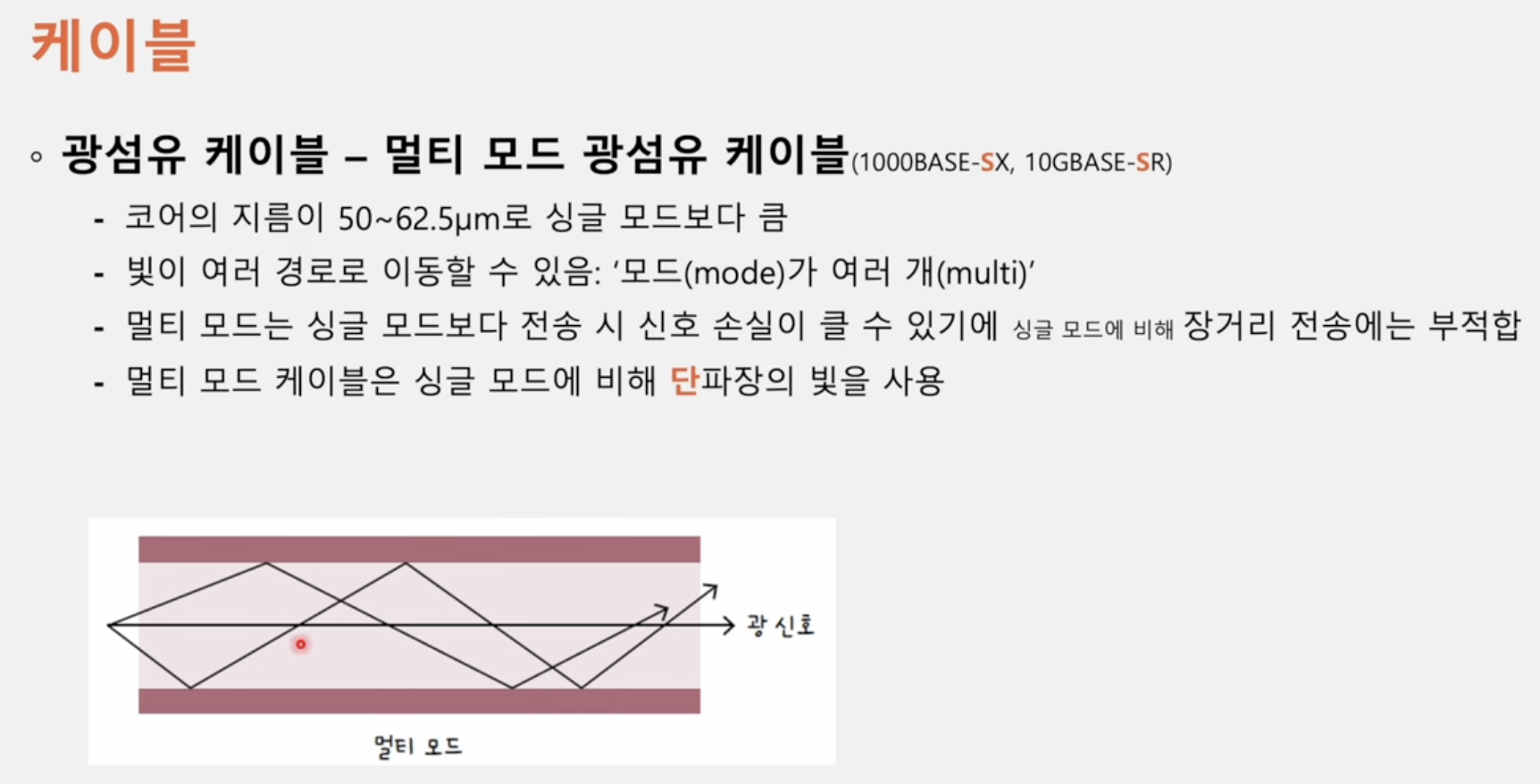

• 멀티 모드 광섬유 케이블

빛의 손실이 크다.

단파장의 빛을 사용.

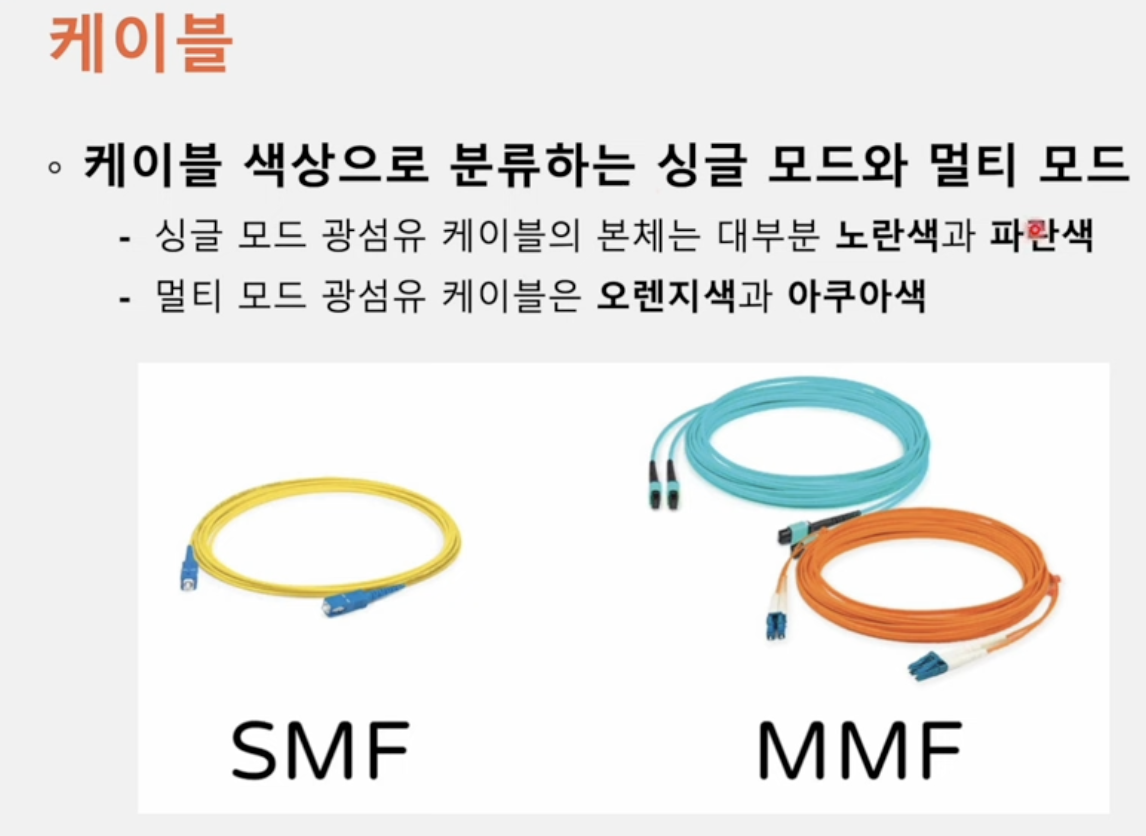

케이블은 주로 색상별로 구분되어 있어 잘못 꼽을 걱정은 안해도 되겠다. 정도로 이해하시면 되겠습니다.



감사합니다.
